Описание

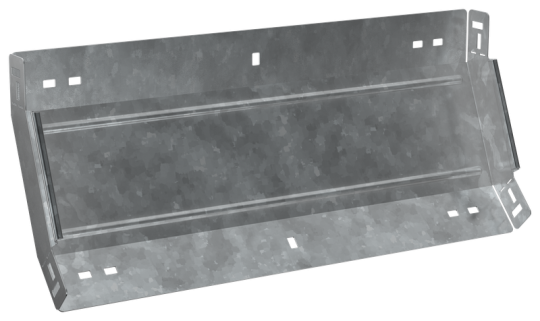

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 50 мм
• Вес: 1,71 кг
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 50 мм
• Отклонение - угол : 45
• Вид или марка материала: Прочее
• Ширина: 600 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Степень защиты - IP: IP00
• Класс стойкости к коррозии: 6
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Нержавеющая сталь травлёная: Нет
• Модель или исполнение: Интегрированный разъем
• Длина: 234 мм
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.2 мм
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 55 мкм
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина ответвления: 600 мм
• Перфорированная боковая стенка : Нет
