Описание

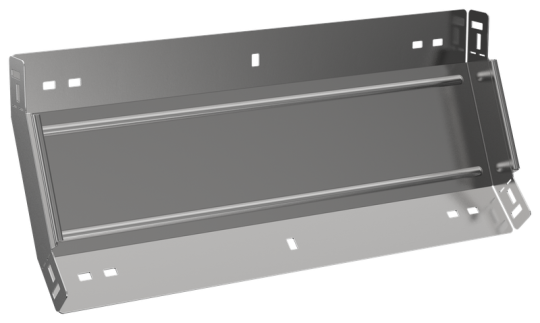

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 50 мм
• Отклонение - угол : 45
• Класс стойкости к коррозии: 2
• Монтажная температура: -50...40 °C
• Вес: 1,58 кг
• Изменение направления: Вертикально восходящий (внутренний)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Ширина: 600 мм
• Толщина цинкового покрытия: 10 мкм
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.2 мм
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 50 мм
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Ширина ответвления: 600 мм
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Длина: 234 мм
