Описание

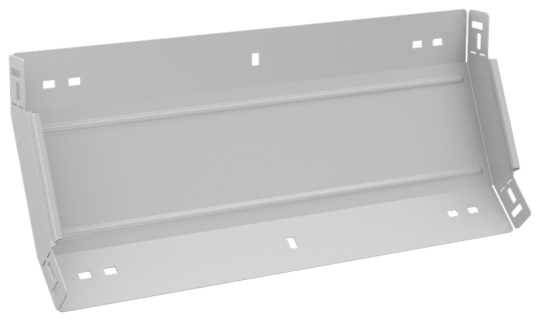

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Толщина цинкового покрытия: 10 мкм
• Ширина ответвления: 500 мм
• Нержавеющая сталь травлёная: Нет
• Длина: 234 мм
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.2 мм
• Материал: Сталь
• Степень защиты - IP: IP00
• Изменение направления: Вертикально восходящий (внутренний)
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 2
• Монтажная температура: -50...40 °C
• Вес: 1,37 кг
• Исполнение для больших расст-усиленный: Нет
• Высота кабельного лотка : 50 мм
• Вид или марка материала: Прочее
• Номер цвета RAL: 9016
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина: 500 мм
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 45
• Цвет: Чисто белый
• Защитное покрытие поверхности: Порошковая окраска
