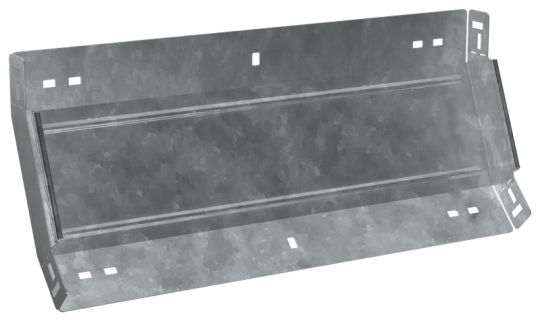

ESCA 5 Поворот верт. внутр. 45град 50х500-1,2 HDZ IEK ES5-PN-45-050-500-12-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Ширина ответвления: 500 мм
• Материал: Сталь
• Толщина цинкового покрытия: 55 мкм
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Класс стойкости к коррозии: 6
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина: 500 мм
• Толщина металла: 1.2 мм
• Вес: 1,46 кг
• Длина: 234 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Высота кабельного лотка : 50 мм
• Вид или марка материала: Прочее
• Отклонение - угол : 45
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
