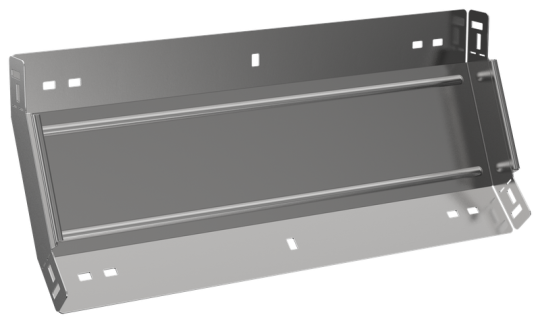

ESCA 5 Поворот верт. внутр. 45град 50х500-1,2 IEK ES5-PN-45-050-500-12

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 50 мм
• Цвет: Светло-серый
• Материал: Сталь
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вид или марка материала: Прочее
• Длина: 234 мм
• Высота кабельного лотка : 50 мм
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 500 мм
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.2 мм
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 2
• Отклонение - угол : 45
• Ширина ответвления: 500 мм
• Толщина цинкового покрытия: 10 мкм
• Вес: 1,35 кг
• Изменение направления: Вертикально восходящий (внутренний)
