Описание

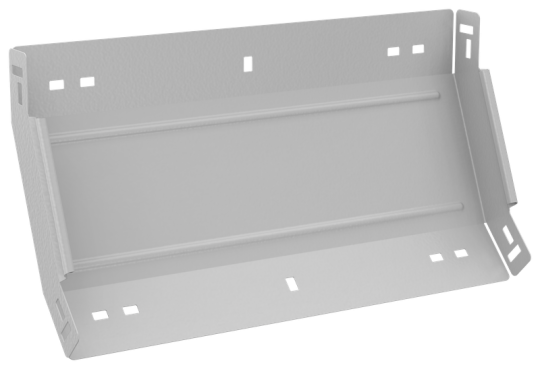

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 2
• Ширина: 400 мм
• Нержавеющая сталь травлёная: Нет
• Температура эксплуатации: -50...40 °C
• Изменение направления: Вертикально восходящий (внутренний)
• Ширина ответвления: 400 мм
• Длина: 234 мм
• Толщина цинкового покрытия: 10 мкм
• Степень защиты - IP: IP00
• Вес: 1,14 кг
• Высота кабельного лотка : 50 мм
• Защитное покрытие поверхности: Порошковая окраска
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.2 мм
• Отклонение - угол : 45
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Цвет: Чисто белый
• Модель или исполнение: Интегрированный разъем
• Номер цвета RAL: 9016
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
