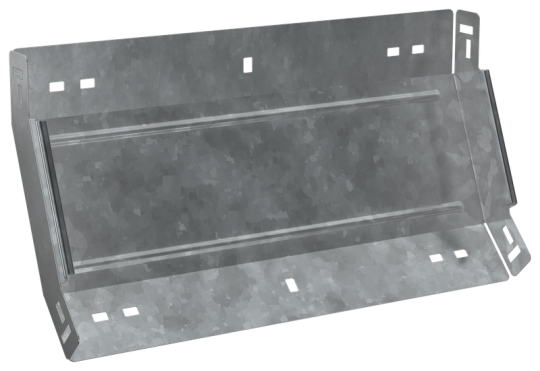

ESCA 5 Поворот верт. внутр. 45град 50х400-1,2 HDZ IEK ES5-PN-45-050-400-12-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Вертикально восходящий (внутренний)
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Длина: 234 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина: 400 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Высота кабельного лотка : 50 мм
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Толщина цинкового покрытия: 55 мкм
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Ширина ответвления: 400 мм
• Класс стойкости к коррозии: 6
• Номер цвета RAL: 7047
• Толщина металла: 1.2 мм
• Отклонение - угол : 45
• Вес: 1,21 кг
• Перфорация в основании для монтажа: Нет
• Цвет: Светло-серый
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
