Описание

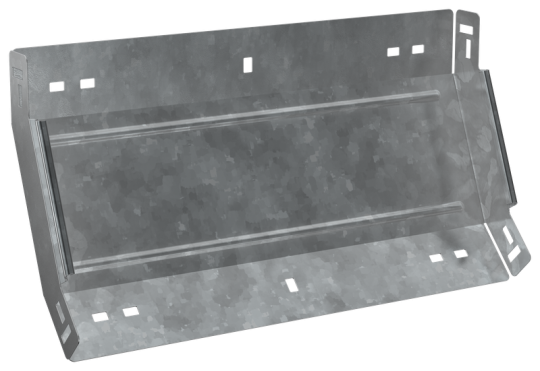

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 50 мм
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.2 мм
• Высота кабельного лотка : 50 мм
• Температура эксплуатации: -50...40 °C
• Ширина: 300 мм
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 300 мм
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Цвет: Светло-серый
• Длина: 234 мм
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 45
• Вес: 0,96 кг
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Класс стойкости к коррозии: 6
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 7047
• Изменение направления: Вертикально восходящий (внутренний)
