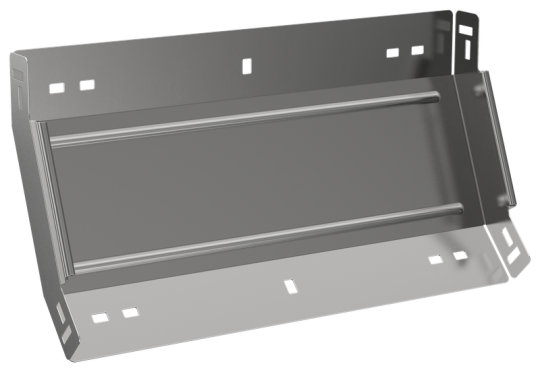

ESCA 5 Поворот верт. внутр. 45град 50х300-1,2 IEK ES5-PN-45-050-300-12

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 50 мм
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 300 мм
• Монтажная температура: -50...40 °C
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 10 мкм
• Длина: 234 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Отклонение - угол : 45
• Степень защиты - IP: IP00
• Класс стойкости к коррозии: 2
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Вид или марка материала: Прочее
• Ширина: 300 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Вес: 0,89 кг
• Высота кабельного лотка : 50 мм
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
