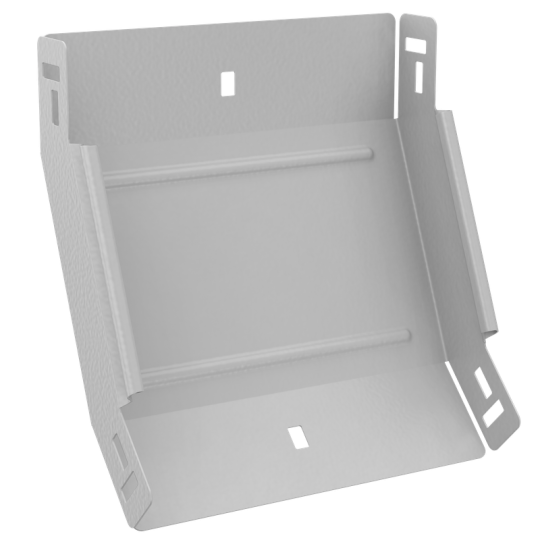

ESCA 5 Поворот верт. внутр. 45град 50х200-1,2 RAL 9016 IEK ES5-PN-45-050-200-12-RGA

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Отклонение - угол : 45
• Температура эксплуатации: -50...40 °C
• Вес: 0,68 кг
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Защитное покрытие поверхности: Порошковая окраска
• Цвет: Чисто белый
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Толщина металла: 1.2 мм
• Вид или марка материала: Прочее
• Ширина: 200 мм
• Ширина ответвления: 200 мм
• Перфорированная боковая стенка : Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Номер цвета RAL: 9016
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 10 мкм
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 50 мм
• Длина: 234 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Класс стойкости к коррозии: 2
• Степень защиты - IP: IP00
