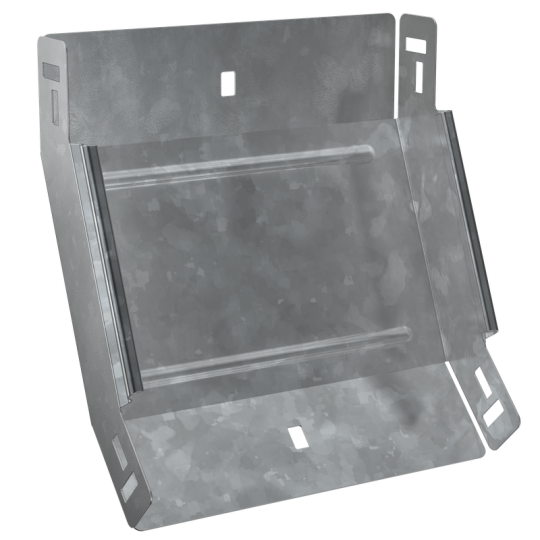

ESCA 5 Поворот верт. внутр. 45град 50х200-1,2 HDZ IEK ES5-PN-45-050-200-12-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Высота кабельного лотка : 50 мм
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.2 мм
• Номер цвета RAL: 7047
• Ширина ответвления: 200 мм
• Толщина цинкового покрытия: 55 мкм
• Класс стойкости к коррозии: 6
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Ширина: 200 мм
• Вес: 0,73 кг
• Изменение направления: Вертикально восходящий (внутренний)
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Монтажная температура: -50...40 °C
• Отклонение - угол : 45
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 234 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Материал: Сталь
