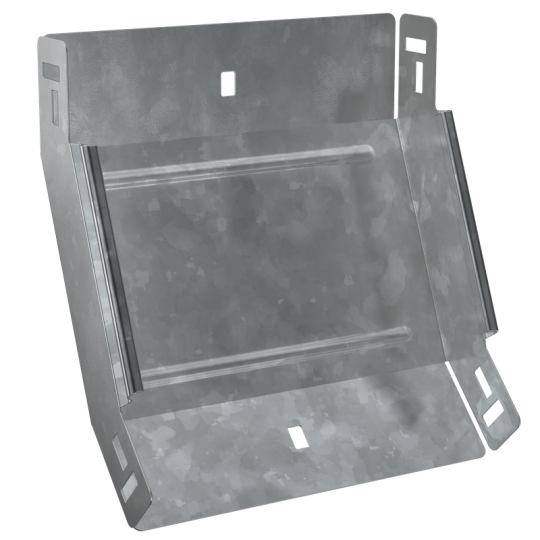

ESCA 5 Поворот верт. внутр. 45град 50х150-1,2 HDZ IEK ES5-PN-45-050-150-12-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина ответвления: 150 мм
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорация в основании для монтажа: Нет
• Изменение направления: Вертикально восходящий (внутренний)
• Ширина: 150 мм
• Класс стойкости к коррозии: 6
• Отклонение - угол : 45
• Высота кабельного лотка : 50 мм
• Исполнение для больших расст-усиленный: Нет
• Материал: Сталь
• Длина: 234 мм
• Вес: 0,6 кг
• Цвет: Светло-серый
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 55 мкм
• Толщина металла: 1.2 мм
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
