Описание

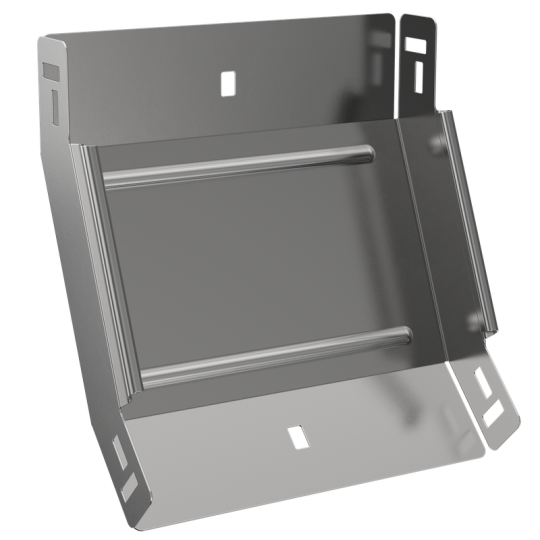

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 50 мм
• Материал: Сталь
• Изменение направления: Вертикально восходящий (внутренний)
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 150 мм
• Цвет: Светло-серый
• Вес: 0,55 кг
• Перфорация в основании для монтажа: Нет
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Отклонение - угол : 45
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 10 мкм
• Нержавеющая сталь травлёная: Нет
• Ширина: 150 мм
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Длина: 234 мм
• Толщина металла: 1.2 мм
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Высота кабельного лотка : 50 мм
• Класс стойкости к коррозии: 2
