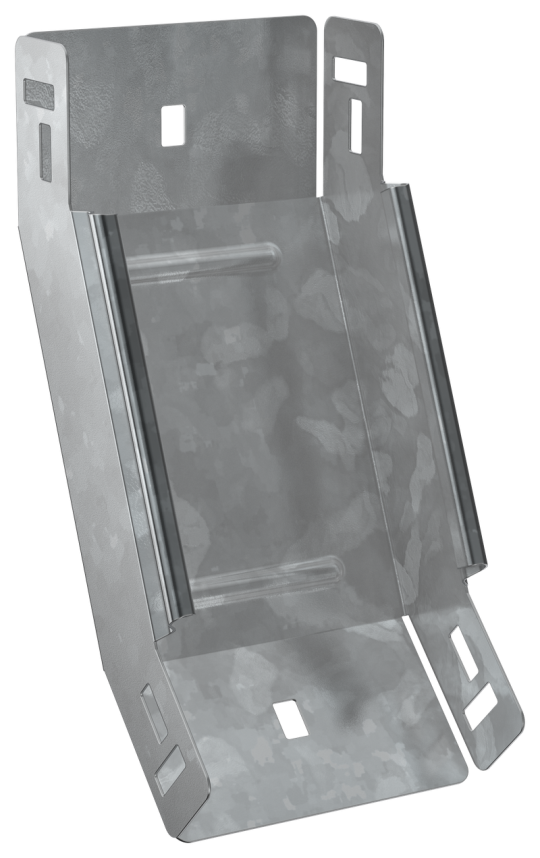

ESCA 5 Поворот верт. внутр. 45град 50х100-1,2 HDZ IEK ES5-PN-45-050-100-12-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Ширина: 100 мм
• Номер цвета RAL: 7047
• Нержавеющая сталь травлёная: Нет
• Ширина ответвления: 100 мм
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Вес: 0,48 кг
• Толщина металла: 1.2 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Длина: 234 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Степень защиты - IP: IP00
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Высота кабельного лотка : 50 мм
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Класс стойкости к коррозии: 6
• Материал: Сталь
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 45
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
