Описание

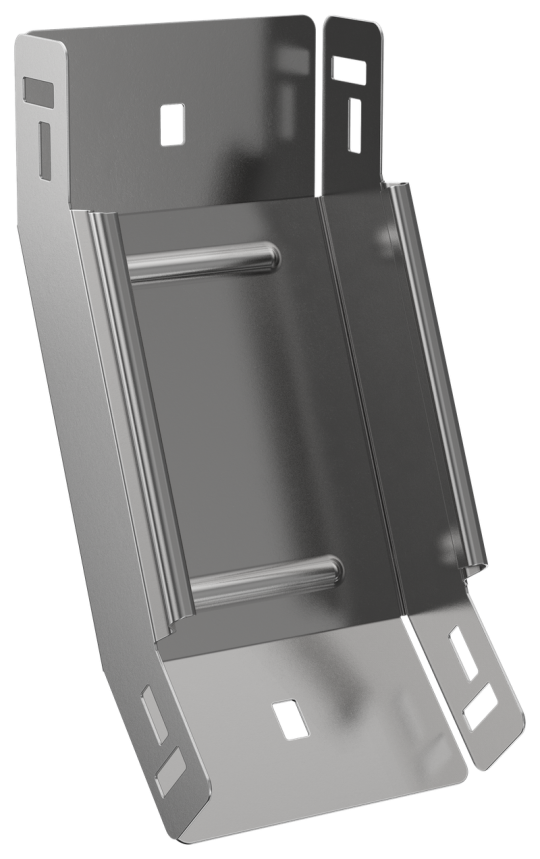

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Ширина: 100 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 10 мкм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Степень защиты - IP: IP00
• Высота кабельного лотка : 50 мм
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Вес: 0,44 кг
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 2
• Длина: 234 мм
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 100 мм
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 45
• Толщина металла: 1.2 мм
• Материал: Сталь
