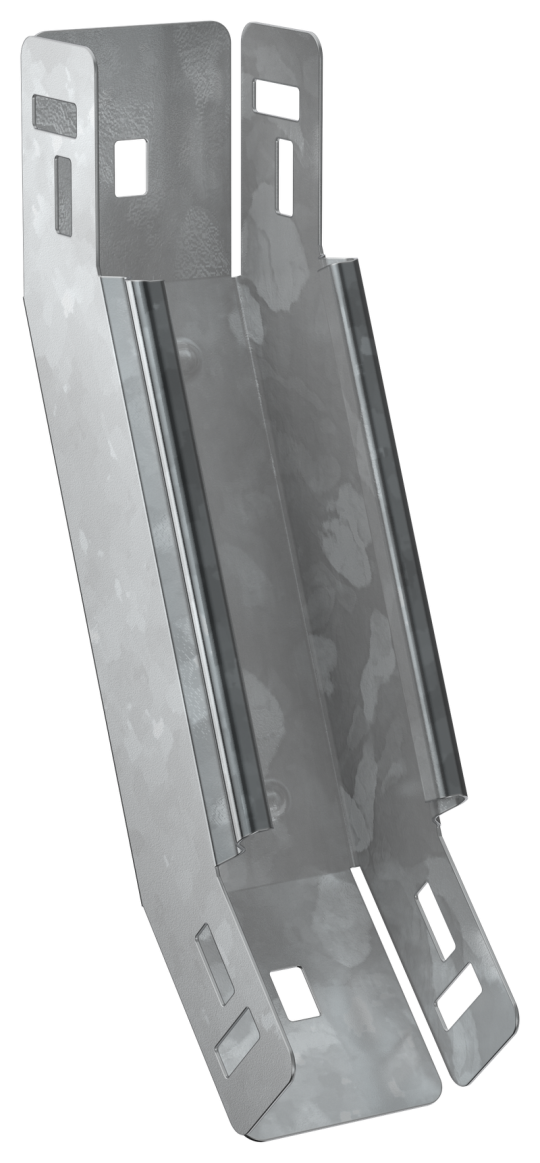

ESCA 5 Поворот верт. внутр. 45град 50х50-1,2 HDZ IEK ES5-PN-45-050-050-12-HDZ

Описание

Поворот вертикальный внутренний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 50 мм
• Высота: 50 мм
• Толщина цинкового покрытия: 55 мкм
• Высота кабельного лотка : 50 мм
• Вес: 0,35 кг
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Длина: 234 мм
• Вид или марка материала: Прочее
• Толщина металла: 1.2 мм
• Подходит для обеспеч целостности цепи: Нет
• Класс стойкости к коррозии: 6
• Материал: Сталь
• Цвет: Светло-серый
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 50 мм
• Отклонение - угол : 45
• Ширина: 50 мм
• Изменение направления: Вертикально восходящий (внутренний)
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
