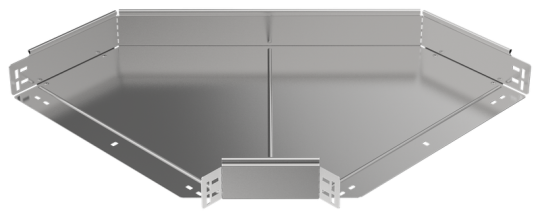

ESCA 5 Поворот 90град 100х500-1,2 IEK ES5-PG-90-100-500-12

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Изменение направления: Горизонтальный (-ая)
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Высота кабельного лотка : 100 мм
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Вес: 4,55 кг
• Цвет: Светло-серый
• Отклонение - угол : 90
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Длина: 938 мм
• Ширина: 500 мм
• Перфорация в основании для монтажа: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Номер цвета RAL: 7047
• Материал: Сталь
• Класс стойкости к коррозии: 2
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 10 мкм
• Ширина ответвления: 500 мм
