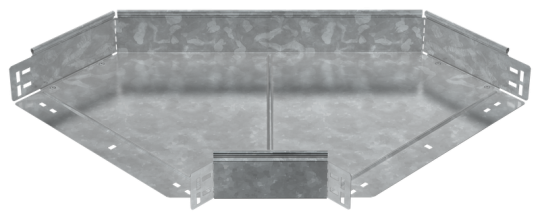

ESCA 5 Поворот 90град 100х400-1,2 HDZ IEK ES5-PG-90-100-400-12-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Высота кабельного лотка : 100 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Изменение направления: Горизонтальный (-ая)
• Монтажная температура: -50...40 °C
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 6
• Степень защиты - IP: IP00
• Цвет: Светло-серый
• Ширина ответвления: 400 мм
• Вес: 3,69 кг
• Толщина металла: 1.2 мм
• Ширина: 400 мм
• Длина: 796 мм
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Отклонение - угол : 90
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
