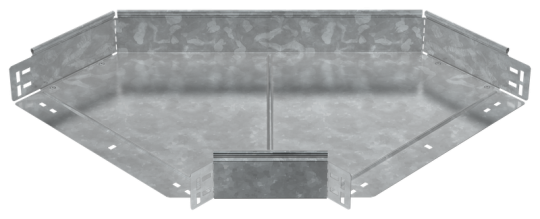

ESCA 5 Поворот 90град 100х300-1,2 HDZ IEK ES5-PG-90-100-300-12-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Ширина ответвления: 300 мм
• Ширина: 300 мм
• Отклонение - угол : 90
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Вес: 2,63 кг
• Класс стойкости к коррозии: 6
• Толщина металла: 1.2 мм
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 7047
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Изменение направления: Горизонтальный (-ая)
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 55 мкм
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 100 мм
• Цвет: Светло-серый
• Длина: 655 мм
• Вид или марка материала: Прочее
