Описание

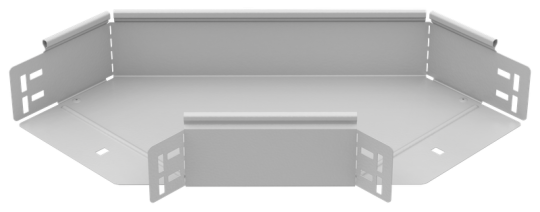

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Ширина ответвления: 200 мм
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Ширина: 200 мм
• Отклонение - угол : 90
• Защитное покрытие поверхности: Порошковая окраска
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 9016
• Степень защиты - IP: IP00
• Изменение направления: Горизонтальный (-ая)
• Цвет: Чисто белый
• Перфорация в основании для монтажа: Нет
• Вес: 1,67 кг
• Исполнение для больших расст-усиленный: Нет
• Высота кабельного лотка : 100 мм
• Толщина цинкового покрытия: 10 мкм
• Вид или марка материала: Прочее
• Длина: 514 мм
• Монтажная температура: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Толщина металла: 1.2 мм
