Описание

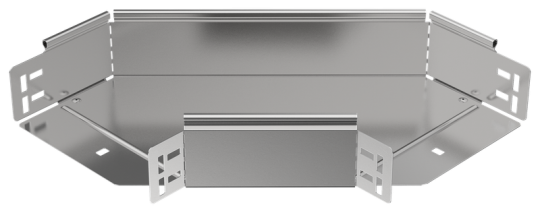

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 7047
• Исполнение для больших расст-усиленный: Нет
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Вес: 1,61 кг
• Толщина металла: 1.2 мм
• Длина: 514 мм
• Ширина ответвления: 200 мм
• Перфорированная боковая стенка : Нет
• Отклонение - угол : 90
• Класс стойкости к коррозии: 2
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 10 мкм
• Цвет: Светло-серый
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 100 мм
• Ширина: 200 мм
• Изменение направления: Горизонтальный (-ая)
• Материал: Сталь
