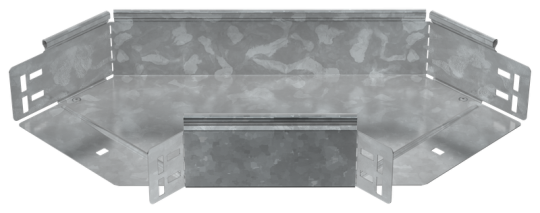

ESCA 5 Поворот 90град 100х150-1,2 HDZ IEK ES5-PG-90-100-150-12-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Исполнение для больших расст-усиленный: Нет
• Нержавеющая сталь травлёная: Нет
• Монтажная температура: -50...40 °C
• Ширина: 150 мм
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Толщина металла: 1.2 мм
• Класс стойкости к коррозии: 6
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Высота кабельного лотка : 100 мм
• Цвет: Светло-серый
• Изменение направления: Горизонтальный (-ая)
• Длина: 443 мм
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Отклонение - угол : 90
• Перфорированная боковая стенка : Нет
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Вес: 1,37 кг
• Материал: Сталь
• Ширина ответвления: 150 мм
• Модель или исполнение: Интегрированный разъем
