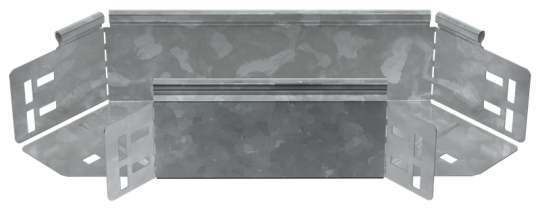

ESCA 5 Поворот 90град 100х100-1,2 HDZ IEK ES5-PG-90-100-100-12-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Модель или исполнение: Интегрированный разъем
• Ширина: 100 мм
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Отклонение - угол : 90
• Номер цвета RAL: 7047
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 100 мм
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Изменение направления: Горизонтальный (-ая)
• Толщина металла: 1.2 мм
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 100 мм
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Монтажная температура: -50...40 °C
• Длина: 372 мм
• Вес: 1,01 кг
