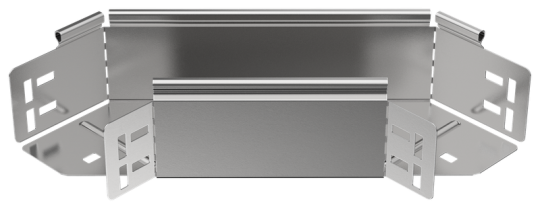

ESCA 5 Поворот 90град 100х100-1,2 IEK ES5-PG-90-100-100-12

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Ширина: 100 мм
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Отклонение - угол : 90
• Высота кабельного лотка : 100 мм
• Материал: Сталь
• Ширина ответвления: 100 мм
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина цинкового покрытия: 10 мкм
• Вес: 0,93 кг
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Номер цвета RAL: 7047
• Изменение направления: Горизонтальный (-ая)
• Подходит для обеспеч целостности цепи: Нет
• Толщина металла: 1.2 мм
• Длина: 372 мм
