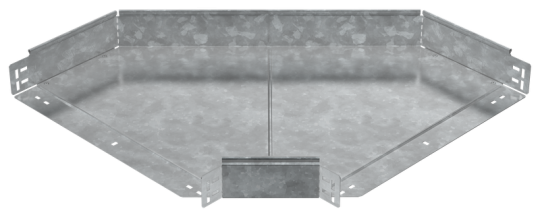

ESCA 5 Поворот 90град 80х500-1,2 HDZ IEK ES5-PG-90-080-500-12-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Вес: 4,65 кг
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 80 мм
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Температура эксплуатации: -50...40 °C
• Изменение направления: Горизонтальный (-ая)
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Ширина: 500 мм
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 500 мм
• Отклонение - угол : 90
• Материал: Сталь
• Перфорированная боковая стенка : Нет
• Длина: 938 мм
• Толщина цинкового покрытия: 55 мкм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Номер цвета RAL: 7047
• Толщина металла: 1.2 мм
• Перфорация в основании для монтажа: Нет
