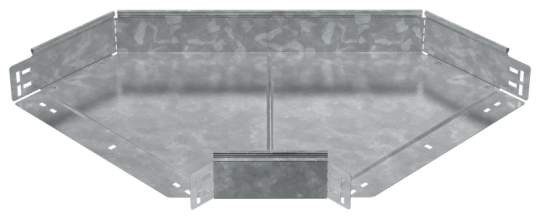

ESCA 5 Поворот 90град 80х400-1,2 HDZ IEK ES5-PG-90-080-400-12-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 80 мм
• Перфорация в основании для монтажа: Нет
• Вес: 3,46 кг
• Отклонение - угол : 90
• Материал: Сталь
• Степень защиты - IP: IP00
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Класс стойкости к коррозии: 6
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 55 мкм
• Исполнение для больших расст-усиленный: Нет
• Длина: 796 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина: 400 мм
• Подходит для обеспеч целостности цепи: Нет
• Вид или марка материала: Прочее
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Температура эксплуатации: -50...40 °C
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Модель или исполнение: Интегрированный разъем
• Ширина ответвления: 400 мм
• Цвет: Светло-серый
• Изменение направления: Горизонтальный (-ая)
• Высота кабельного лотка : 80 мм
