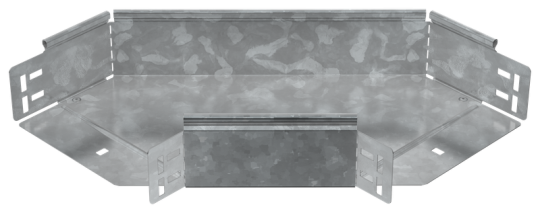

ESCA 5 Поворот 90град 80х200-1,2 HDZ IEK ES5-PG-90-080-200-12-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 80 мм
• Вес: 1,58 кг
• Подходит для обеспеч целостности цепи: Нет
• Исполнение для больших расст-усиленный: Нет
• Высота кабельного лотка : 80 мм
• Отклонение - угол : 90
• Ширина ответвления: 200 мм
• Цвет: Светло-серый
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Толщина цинкового покрытия: 55 мкм
• Ширина: 200 мм
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 6
• Изменение направления: Горизонтальный (-ая)
• Степень защиты - IP: IP00
• Материал: Сталь
• Температура эксплуатации: -50...40 °C
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 514 мм
• Толщина металла: 1.2 мм
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Монтажная температура: -50...40 °C
• Перфорация в основании для монтажа: Нет
