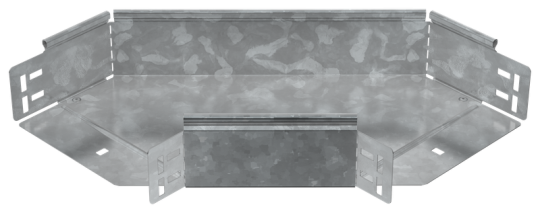

ESCA 5 Поворот 90град 80х150-1,2 HDZ IEK ES5-PG-90-080-150-12-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Изменение направления: Горизонтальный (-ая)
• Вид или марка материала: Прочее
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Длина: 443 мм
• Ширина ответвления: 150 мм
• Толщина металла: 1.2 мм
• Номер цвета RAL: 7047
• Материал: Сталь
• Цвет: Светло-серый
• Отклонение - угол : 90
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Нержавеющая сталь травлёная: Нет
• Исполнение для больших расст-усиленный: Нет
• Монтажная температура: -50...40 °C
• Ширина: 150 мм
• Степень защиты - IP: IP00
• Вес: 1,22 кг
• Класс стойкости к коррозии: 6
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Высота кабельного лотка : 80 мм
• Перфорированная боковая стенка : Нет
