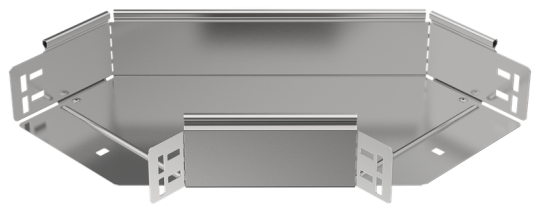

ESCA 5 Поворот 90град 80х150-1,2 IEK ES5-PG-90-080-150-12

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 80 мм
• Толщина цинкового покрытия: 10 мкм
• Длина: 443 мм
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Монтажная температура: -50...40 °C
• Отклонение - угол : 90
• Температура эксплуатации: -50...40 °C
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Перфорированная боковая стенка : Нет
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 150 мм
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Изменение направления: Горизонтальный (-ая)
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Толщина металла: 1.2 мм
• Высота кабельного лотка : 80 мм
• Класс стойкости к коррозии: 2
• Цвет: Светло-серый
• Ширина: 150 мм
• Вес: 1,13 кг
• Номер цвета RAL: 7047
