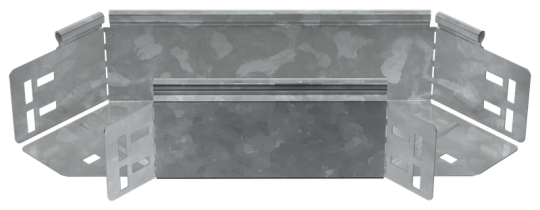

ESCA 5 Поворот 90град 80х100-1,2 HDZ IEK ES5-PG-90-080-100-12-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Температура эксплуатации: -50...40 °C
• Степень защиты - IP: IP00
• Длина: 372 мм
• Ширина: 100 мм
• Изменение направления: Горизонтальный (-ая)
• Подходит для обеспеч целостности цепи: Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Исполнение для больших расст-усиленный: Нет
• Перфорированная боковая стенка : Нет
• Номер цвета RAL: 7047
• Класс стойкости к коррозии: 6
• Высота кабельного лотка : 80 мм
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Отклонение - угол : 90
• Цвет: Светло-серый
• Вид или марка материала: Прочее
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 100 мм
• Толщина цинкового покрытия: 55 мкм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Толщина металла: 1.2 мм
• Монтажная температура: -50...40 °C
• Вес: 0,88 кг
