Описание

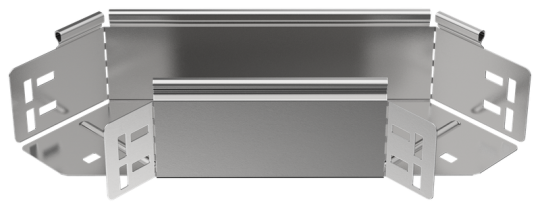

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 80 мм
• Ширина ответвления: 100 мм
• Длина: 372 мм
• Высота кабельного лотка : 80 мм
• Отклонение - угол : 90
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Монтажная температура: -50...40 °C
• Материал: Сталь
• Вид или марка материала: Прочее
• Вес: 0,81 кг
• Номер цвета RAL: 7047
• Перфорированная боковая стенка : Нет
• Модель или исполнение: Интегрированный разъем
• Ширина: 100 мм
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Толщина цинкового покрытия: 10 мкм
• Исполнение для больших расст-усиленный: Нет
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Горизонтальный (-ая)
• Класс стойкости к коррозии: 2
• Толщина металла: 1.2 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
