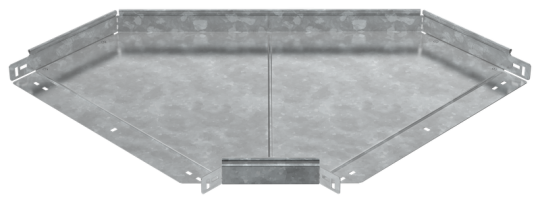

ESCA 5 Поворот 90град 50х600-1,2 HDZ IEK ES5-PG-90-050-600-12-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 50 мм
• Ширина: 600 мм
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.2 мм
• Отклонение - угол : 90
• Вес: 5,58 кг
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 6
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Исполнение для больших расст-усиленный: Нет
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Температура эксплуатации: -50...40 °C
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 55 мкм
• Высота кабельного лотка : 50 мм
• Материал: Сталь
• Нержавеющая сталь травлёная: Нет
• Перфорированная боковая стенка : Нет
• Длина: 1079 мм
• Вид или марка материала: Прочее
• Изменение направления: Горизонтальный (-ая)
• Ширина ответвления: 600 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
