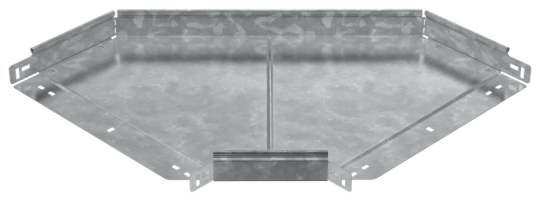

ESCA 5 Поворот 90град 50х400-1,2 HDZ IEK ES5-PG-90-050-400-12-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 50 мм
• Толщина металла: 1.2 мм
• Отклонение - угол : 90
• Исполнение для больших расст-усиленный: Нет
• Длина: 796 мм
• Модель или исполнение: Интегрированный разъем
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорированная боковая стенка : Нет
• Вес: 3,12 кг
• Нержавеющая сталь травлёная: Нет
• Степень защиты - IP: IP00
• Ширина: 400 мм
• Вид или марка материала: Прочее
• Высота кабельного лотка : 50 мм
• Перфорация в основании для монтажа: Нет
• Материал: Сталь
• Ширина ответвления: 400 мм
• Номер цвета RAL: 7047
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Монтажная температура: -50...40 °C
• Толщина цинкового покрытия: 55 мкм
• Изменение направления: Горизонтальный (-ая)
• Класс стойкости к коррозии: 6
