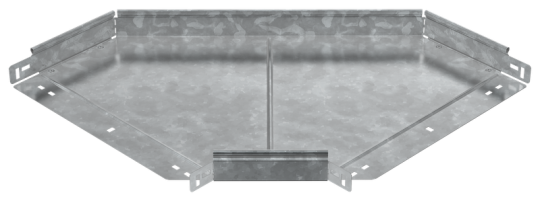

ESCA 5 Поворот 90град 50х300-1,2 HDZ IEK ES5-PG-90-050-300-12-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 50 мм
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Длина: 655 мм
• Толщина цинкового покрытия: 55 мкм
• Отклонение - угол : 90
• Ширина: 300 мм
• Вес: 2,15 кг
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 6
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Перфорированная боковая стенка : Нет
• Толщина металла: 1.2 мм
• Номер цвета RAL: 7047
• Изменение направления: Горизонтальный (-ая)
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Степень защиты - IP: IP00
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина ответвления: 300 мм
• Материал: Сталь
• Высота кабельного лотка : 50 мм
• Монтажная температура: -50...40 °C
