Описание

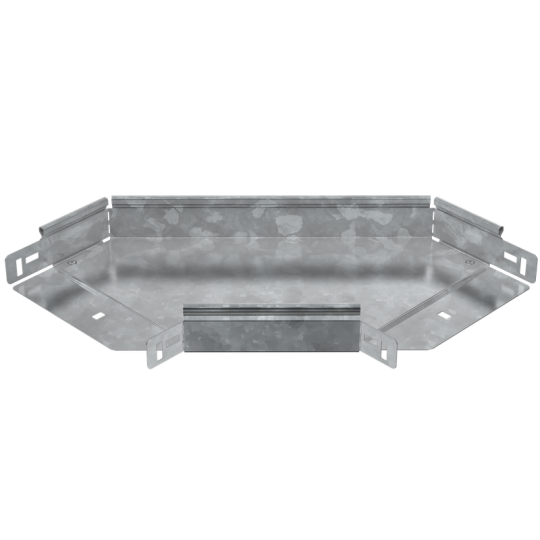

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 50 мм
• Класс стойкости к коррозии: 6
• Монтажная температура: -50...40 °C
• Ширина ответвления: 200 мм
• Изменение направления: Горизонтальный (-ая)
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Перфорация в основании для монтажа: Нет
• Цвет: Светло-серый
• Нержавеющая сталь травлёная: Нет
• Материал: Сталь
• Длина: 514 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Модель или исполнение: Интегрированный разъем
• Исполнение для больших расст-усиленный: Нет
• Вес: 1,33 кг
• Ширина: 200 мм
• Отклонение - угол : 90
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Высота кабельного лотка : 50 мм
• Толщина цинкового покрытия: 55 мкм
• Толщина металла: 1.2 мм
• Температура эксплуатации: -50...40 °C
• Подходит для обеспеч целостности цепи: Нет
