Описание

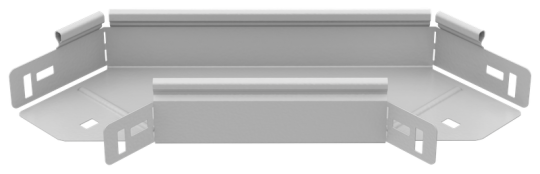

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Ширина: 100 мм
• Высота кабельного лотка : 50 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Исполнение для больших расст-усиленный: Нет
• Подходит для обеспеч целостности цепи: Нет
• Материал: Сталь
• Монтажная температура: -50...40 °C
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Класс стойкости к коррозии: 2
• Длина: 372 мм
• Защитное покрытие поверхности: Порошковая окраска
• Ширина ответвления: 100 мм
• Цвет: Чисто белый
• Изменение направления: Горизонтальный (-ая)
• Номер цвета RAL: 9016
• Перфорированная боковая стенка : Нет
• Вес: 0,65 кг
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Толщина цинкового покрытия: 10 мкм
• Отклонение - угол : 90
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.2 мм
• Модель или исполнение: Интегрированный разъем
