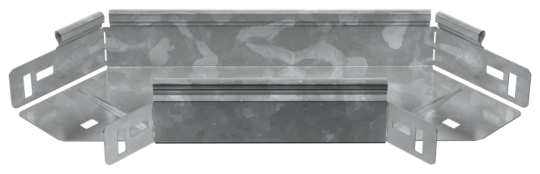

ESCA 5 Поворот 90град 50х100-1,2 HDZ IEK ES5-PG-90-050-100-12-HDZ

Описание

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Степень защиты - IP: IP00
• Цвет: Светло-серый
• Номер цвета RAL: 7047
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Исполнение для больших расст-усиленный: Нет
• Толщина металла: 1.2 мм
• Класс стойкости к коррозии: 6
• Изменение направления: Горизонтальный (-ая)
• Материал: Сталь
• Вес: 0,68 кг
• Монтажная температура: -50...40 °C
• Отклонение - угол : 90
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Перфорация в основании для монтажа: Нет
• Ширина ответвления: 100 мм
• Ширина: 100 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 55 мкм
• Длина: 372 мм
• Вид или марка материала: Прочее
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 50 мм
