Описание

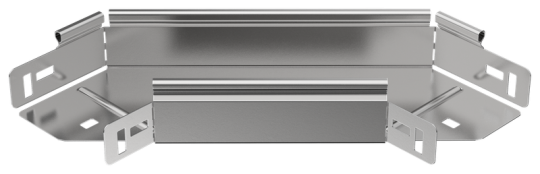

Поворот горизонтальный на 90° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 50 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Толщина металла: 1.2 мм
• Перфорация в основании для монтажа: Нет
• Толщина цинкового покрытия: 10 мкм
• Степень защиты - IP: IP00
• Материал: Сталь
• Ширина: 100 мм
• Вид или марка материала: Прочее
• Номер цвета RAL: 7047
• Цвет: Светло-серый
• Исполнение для больших расст-усиленный: Нет
• Изменение направления: Горизонтальный (-ая)
• Отклонение - угол : 90
• Высота кабельного лотка : 50 мм
• Нержавеющая сталь травлёная: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Класс стойкости к коррозии: 2
• Модель или исполнение: Интегрированный разъем
• Монтажная температура: -50...40 °C
• Вес: 0,63 кг
• Длина: 372 мм
• Подходит для обеспеч целостности цепи: Нет
• Ширина ответвления: 100 мм
