Описание

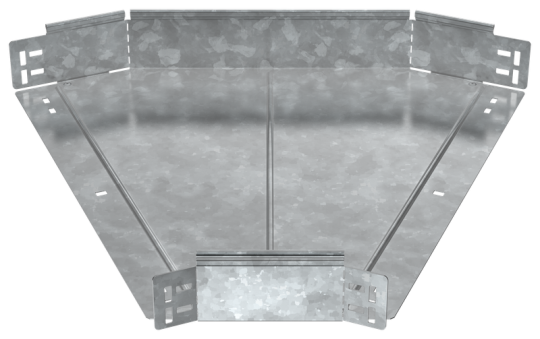

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 600 мм
• Высота: 100 мм
• Перфорированная боковая стенка : Нет
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Ширина ответвления: 600 мм
• Толщина металла: 1.2 мм
• Высота кабельного лотка : 100 мм
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Цвет: Светло-серый
• Отклонение - угол : 45
• Температура эксплуатации: -50...40 °C
• Длина: 684 мм
• Материал: Сталь
• Вид или марка материала: Прочее
• Ширина: 600 мм
• Толщина цинкового покрытия: 55 мкм
• Вес: 3,9 кг
• Степень защиты - IP: IP00
• Подходит для обеспеч целостности цепи: Нет
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Горизонтальный (-ая)
• Класс стойкости к коррозии: 6
• Исполнение для больших расст-усиленный: Нет
