Описание

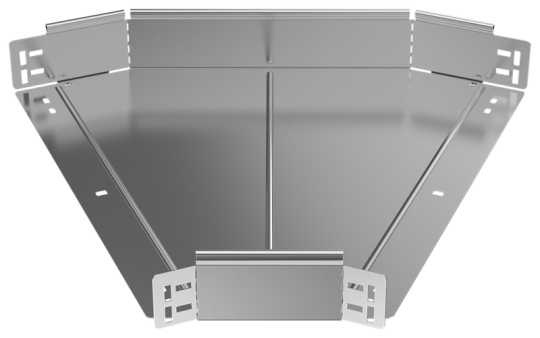

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 100 мм
• Высота кабельного лотка : 100 мм
• Изменение направления: Горизонтальный (-ая)
• Класс стойкости к коррозии: 2
• Ширина ответвления: 500 мм
• Температура эксплуатации: -50...40 °C
• Перфорация в основании для монтажа: Нет
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вес: 2,88 кг
• Вид или марка материала: Прочее
• Толщина цинкового покрытия: 10 мкм
• Толщина металла: 1.2 мм
• Исполнение для больших расст-усиленный: Нет
• Степень защиты - IP: IP00
• Длина: 607 мм
• Монтажная температура: -50...40 °C
• Отклонение - угол : 45
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Номер цвета RAL: 7047
• Материал: Сталь
• Ширина: 500 мм
• Подходит для обеспеч целостности цепи: Нет
• Нержавеющая сталь травлёная: Нет
• Цвет: Светло-серый
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
