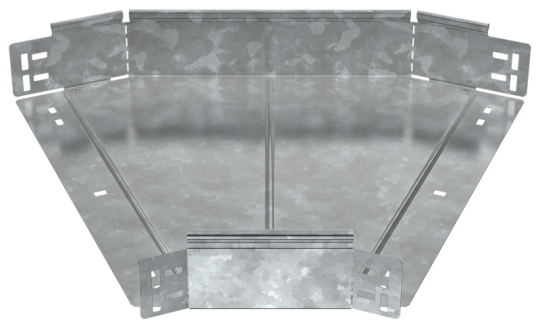

ESCA 5 Поворот 45град 100х400-1,2 HDZ IEK ES5-PG-45-100-400-12-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Исполнение для больших расст-усиленный: Нет
• Ширина ответвления: 400 мм
• Степень защиты - IP: IP00
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Нержавеющая сталь травлёная: Нет
• Перфорированная боковая стенка : Нет
• Вес: 2,42 кг
• Высота кабельного лотка : 100 мм
• Цвет: Светло-серый
• Толщина цинкового покрытия: 55 мкм
• Вид или марка материала: Прочее
• Отклонение - угол : 45
• Модель или исполнение: Интегрированный разъем
• Температура эксплуатации: -50...40 °C
• Длина: 531 мм
• Класс стойкости к коррозии: 6
• Перфорация в основании для монтажа: Нет
• Подходит для обеспеч целостности цепи: Нет
• Изменение направления: Горизонтальный (-ая)
• Толщина металла: 1.2 мм
• Номер цвета RAL: 7047
• Ширина: 400 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Монтажная температура: -50...40 °C
• Материал: Сталь
