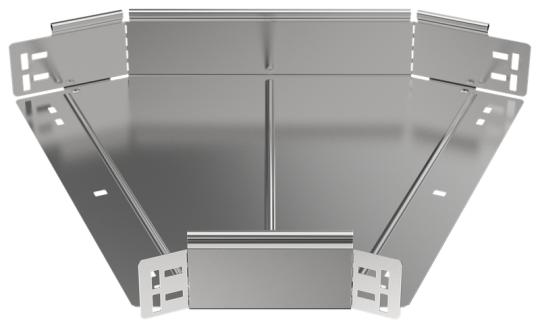

ESCA 5 Поворот 45град 100х400-1,2 IEK ES5-PG-45-100-400-12

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 100 мм
• Ширина: 400 мм
• Материал: Сталь
• Перфорация в основании для монтажа: Нет
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 10 мкм
• Подходит для обеспеч целостности цепи: Нет
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Отклонение - угол : 45
• Исполнение для больших расст-усиленный: Нет
• Высота кабельного лотка : 100 мм
• Монтажная температура: -50...40 °C
• Изменение направления: Горизонтальный (-ая)
• Толщина металла: 1.2 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Цвет: Светло-серый
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вес: 2,24 кг
• Класс стойкости к коррозии: 2
• Перфорированная боковая стенка : Нет
• Степень защиты - IP: IP00
• Модель или исполнение: Интегрированный разъем
• Нержавеющая сталь травлёная: Нет
• Длина: 531 мм
• Ширина ответвления: 400 мм
