Описание

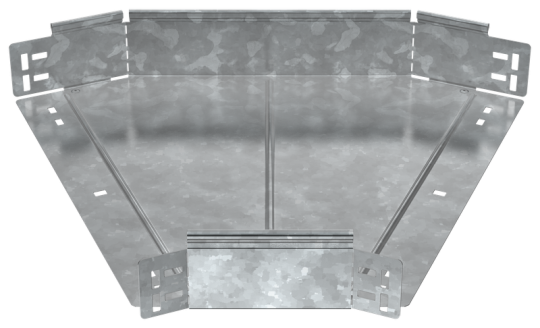

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 300 мм
• Высота: 100 мм
• Модель или исполнение: Интегрированный разъем
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 300 мм
• Длина: 454 мм
• Исполнение для больших расст-усиленный: Нет
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Изменение направления: Горизонтальный (-ая)
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Материал: Сталь
• Подходит для обеспеч целостности цепи: Нет
• Монтажная температура: -50...40 °C
• Цвет: Светло-серый
• Ширина: 300 мм
• Отклонение - угол : 45
• Толщина металла: 1.2 мм
• Перфорация в основании для монтажа: Нет
• Класс стойкости к коррозии: 6
• Толщина цинкового покрытия: 55 мкм
• Высота кабельного лотка : 100 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Нержавеющая сталь травлёная: Нет
• Вес: 1,79 кг
