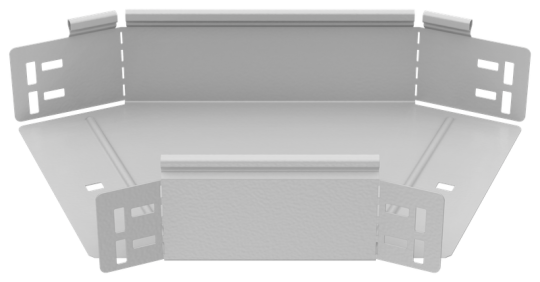

ESCA 5 Поворот 45град 100х200-1,2 RAL 9016 IEK ES5-PG-45-100-200-12-RGA

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Ширина ответвления: 200 мм
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Порошковая окраска
• Длина: 377 мм
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Вес: 1,2 кг
• Номер цвета RAL: 9016
• Материал: Сталь
• Модель или исполнение: Интегрированный разъем
• Подходит для обеспеч целостности цепи: Нет
• Отклонение - угол : 45
• Класс стойкости к коррозии: 2
• Изменение направления: Горизонтальный (-ая)
• Степень защиты - IP: IP00
• Нержавеющая сталь травлёная: Нет
• Перфорация в основании для монтажа: Нет
• Температура эксплуатации: -50...40 °C
• Толщина металла: 1.2 мм
• Монтажная температура: -50...40 °C
• Ширина: 200 мм
• Исполнение для больших расст-усиленный: Нет
• Вид или марка материала: Прочее
• Цвет: Чисто белый
• Высота кабельного лотка : 100 мм
• Толщина цинкового покрытия: 10 мкм
