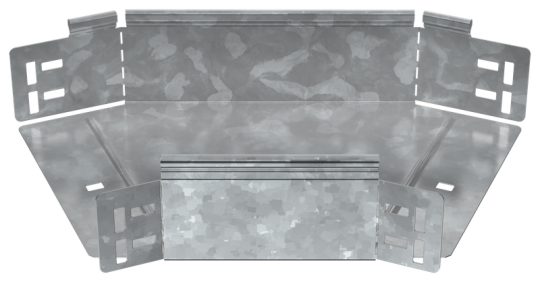

ESCA 5 Поворот 45град 100х200-1,2 HDZ IEK ES5-PG-45-100-200-12-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Изменение направления: Горизонтальный (-ая)
• Длина: 377 мм
• Вид или марка материала: Прочее
• Нержавеющая сталь травлёная: Нет
• Толщина цинкового покрытия: 55 мкм
• Толщина металла: 1.2 мм
• Перфорация в основании для монтажа: Нет
• Исполнение для больших расст-усиленный: Нет
• Класс стойкости к коррозии: 6
• Монтажная температура: -50...40 °C
• Ширина ответвления: 200 мм
• Подходит для обеспеч целостности цепи: Нет
• Цвет: Светло-серый
• Температура эксплуатации: -50...40 °C
• Перфорированная боковая стенка : Нет
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Степень защиты - IP: IP00
• Ширина: 200 мм
• Модель или исполнение: Интегрированный разъем
• Отклонение - угол : 45
• Вес: 1,25 кг
• Высота кабельного лотка : 100 мм
• Номер цвета RAL: 7047
• Материал: Сталь
