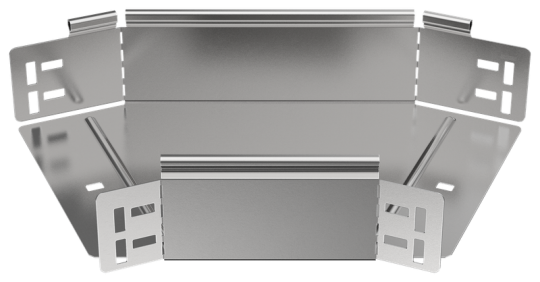

ESCA 5 Поворот 45град 100х200-1,2 IEK ES5-PG-45-100-200-12

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 200 мм
• Высота: 100 мм
• Защитное покрытие поверхности: Оцинковка по методу Сендзимира
• Подходит для обеспеч целостности цепи: Нет
• Материал: Сталь
• Ширина: 200 мм
• Класс стойкости к коррозии: 2
• Температура эксплуатации: -50...40 °C
• Вид или марка материала: Прочее
• Исполнение для больших расст-усиленный: Нет
• Длина: 377 мм
• Высота кабельного лотка : 100 мм
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У2, ХЛ2, УХЛ2, ОМ2
• Перфорированная боковая стенка : Нет
• Цвет: Светло-серый
• Нержавеющая сталь травлёная: Нет
• Толщина металла: 1.2 мм
• Отклонение - угол : 45
• Монтажная температура: -50...40 °C
• Номер цвета RAL: 7047
• Толщина цинкового покрытия: 10 мкм
• Вес: 1,16 кг
• Ширина ответвления: 200 мм
• Перфорация в основании для монтажа: Нет
• Степень защиты - IP: IP00
• Изменение направления: Горизонтальный (-ая)
