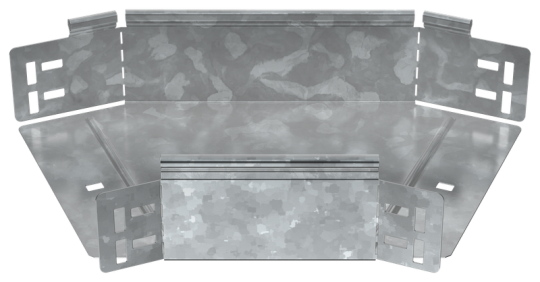

ESCA 5 Поворот 45град 100х150-1,2 HDZ IEK ES5-PG-45-100-150-12-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 150 мм
• Высота: 100 мм
• Толщина цинкового покрытия: 55 мкм
• Номер цвета RAL: 7047
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Ширина ответвления: 150 мм
• Высота кабельного лотка : 100 мм
• Модель или исполнение: Интегрированный разъем
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Исполнение для больших расст-усиленный: Нет
• Цвет: Светло-серый
• Степень защиты - IP: IP00
• Температура эксплуатации: -50...40 °C
• Класс стойкости к коррозии: 6
• Перфорация в основании для монтажа: Нет
• Нержавеющая сталь травлёная: Нет
• Вид или марка материала: Прочее
• Отклонение - угол : 45
• Монтажная температура: -50...40 °C
• Длина: 339 мм
• Толщина металла: 1.2 мм
• Материал: Сталь
• Вес: 1,01 кг
• Ширина: 150 мм
• Изменение направления: Горизонтальный (-ая)
