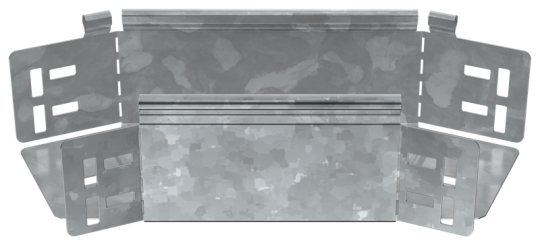

ESCA 5 Поворот 45град 100х100-1,2 HDZ IEK ES5-PG-45-100-100-12-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 100 мм
• Высота: 100 мм
• Толщина цинкового покрытия: 55 мкм
• Вес: 0,8 кг
• Класс стойкости к коррозии: 6
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Вид или марка материала: Прочее
• Материал: Сталь
• Исполнение для больших расст-усиленный: Нет
• Модель или исполнение: Интегрированный разъем
• Изменение направления: Горизонтальный (-ая)
• Температура эксплуатации: -50...40 °C
• Номер цвета RAL: 7047
• Степень защиты - IP: IP00
• Ширина: 100 мм
• Отклонение - угол : 45
• Нержавеющая сталь травлёная: Нет
• Длина: 300 мм
• Ширина ответвления: 100 мм
• Толщина металла: 1.2 мм
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Цвет: Светло-серый
• Подходит для обеспеч целостности цепи: Нет
• Перфорация в основании для монтажа: Нет
• Высота кабельного лотка : 100 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
