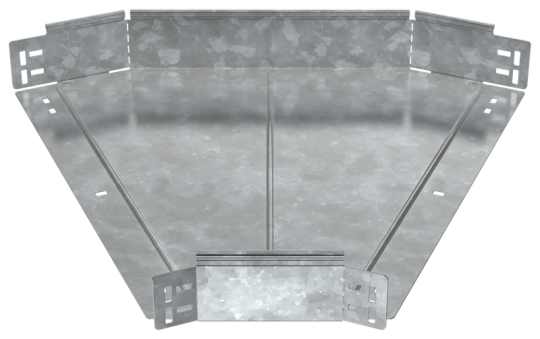

ESCA 5 Поворот 45град 80х500-1,2 HDZ IEK ES5-PG-45-080-500-12-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 500 мм
• Высота: 80 мм
• Перфорированная боковая стенка : Нет
• Температура эксплуатации: -50...40 °C
• Нержавеющая сталь травлёная: Нет
• Подходит для обеспеч целостности цепи: Нет
• Длина: 607 мм
• Исполнение для больших расст-усиленный: Нет
• Отклонение - угол : 45
• Высота кабельного лотка : 80 мм
• Вид или марка материала: Прочее
• Ширина ответвления: 500 мм
• Перфорация в основании для монтажа: Нет
• Цвет: Светло-серый
• Вес: 2,96 кг
• Изменение направления: Горизонтальный (-ая)
• Монтажная температура: -50...40 °C
• Степень защиты - IP: IP00
• Толщина цинкового покрытия: 55 мкм
• Класс стойкости к коррозии: 6
• Модель или исполнение: Интегрированный разъем
• Толщина металла: 1.2 мм
• Номер цвета RAL: 7047
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Материал: Сталь
• Ширина: 500 мм
