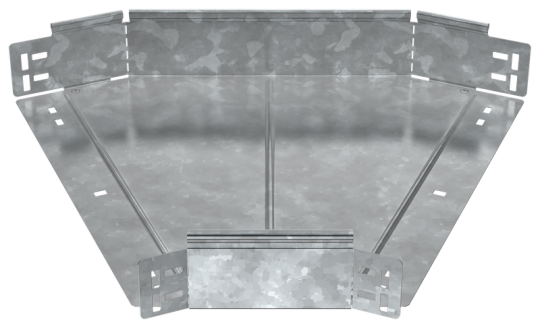

ESCA 5 Поворот 45град 80х400-1,2 HDZ IEK ES5-PG-45-080-400-12-HDZ

Описание

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности. Быстрый монтаж с листовым лотком за счёт телескопического соединителя. Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы. Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.

• Ширина кабельного лотка : 400 мм
• Высота: 80 мм
• Нержавеющая сталь травлёная: Нет
• Изменение направления: Горизонтальный (-ая)
• Вес: 2,26 кг
• Длина: 531 мм
• Степень защиты - IP: IP00
• Перфорация в основании для монтажа: Нет
• Отклонение - угол : 45
• Исполнение для больших расст-усиленный: Нет
• Номер цвета RAL: 7047
• Защитное покрытие поверхности: Покрытие методом горячего погружения
• Ширина: 400 мм
• Климатическое исполнение: У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
• Толщина металла: 1.2 мм
• Толщина цинкового покрытия: 55 мкм
• Подходит для обеспеч целостности цепи: Нет
• Перфорированная боковая стенка : Нет
• Монтажная температура: -50...40 °C
• Температура эксплуатации: -50...40 °C
• Высота кабельного лотка : 80 мм
• Модель или исполнение: Интегрированный разъем
• Вид или марка материала: Прочее
• Ширина ответвления: 400 мм
• Материал: Сталь
• Класс стойкости к коррозии: 6
• Цвет: Светло-серый
